Mantenimiento de redes

1. Tipos de mantenimiento

2. Tareas de mantenimiento

3. Diagnóstico y tratamiento de averías




3.2. Métodos para diagnosticar averías

Registros e identificadores obligatorios

Registros e identificadores obligatorios

Todos los elementos de la red que tenga identificador se recogerán, junto con registros de la misma, correspondientes a datos de la red que no se pueden etiquetar, en lo que se denomina sistema de administración de la red

En función de la clase de red se requieren los siguientes identificadores y registros:

Identificación	Clase 1	Clase 2	Clase 3	Clase 4
Espacio de telecomunicaciones
Armarios y bastidores
FD
TMGB/TGB
Backbone de edifico
Contra incendios

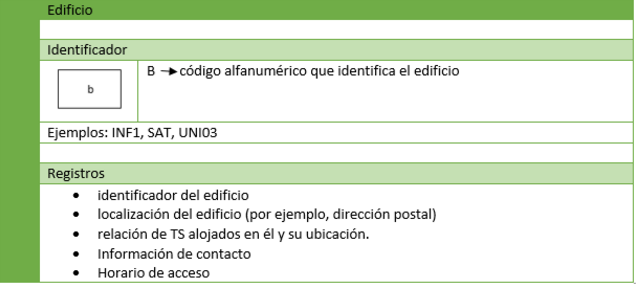

Edificio
Backbone de campus
Campus

2.1 Información de espacios

Imagen cortesía del blog de Juan Carlos Sanz Canencia

Imagen cortesía del blog de Juan Carlos Sanz Canencia

Imagen cortesía del blog de Juan Carlos Sanz Canecia

Este es su Blog:

http://blog-de-juancarlos-sanzcanencia-fpb2.blogspot.com.es/2017/04/registros-e-identificadores-obligatorios.html

2.2 Información de armarios y bastidores

5. Estandar de adminstración y etiquetado

El ANSI/TIA/EIA 606-B engloba:

• Identificador: código que diferencia un elemento del sistema
• Etiquetado: marca que se coloca en un elemento con su identificador o la parte significativa en este
• Registro: información relevante de un elemento del sistema

Clasifica las instalaciones de cableado estructurado en clases:

• Clase 1: Sistemas en un edificio con un TR que centraliza todo el cableado. Incluye sistema de conexión a tierra
• Clase 2: Sistemas en un edificio con varios TR. Elementos de clase 1 junto con el backbone y elementos contra incendios
• Clase 3: Se corresponde con un sistema de campus. Comprende el cableado entre edificios, así como los elementos de la clase 2.
• Clase 4: Equivale a una red compuesta por varios campus (MAN O WAN), que abarca todos ellos y sus interconexiones.

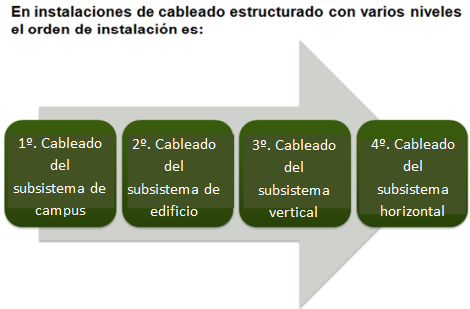

4. Instalación de cableado

4.1 Fase de Preparación

Se tiende el cableado desde el punto de trabajo hasta cada uno de los puestos terminales.

Para tirar el cableado se procede de la siguiente manera:



4.2 Fase de recorte

3. Instalación de las tomas

Características generales

• La toma constituye el punto final de la red de cableado. A par ti de ahí, el usuario conectara su equipo para integrarse en la red
• El punto de suministro de la red al usuario no solo proporciona acceso a la red de datos, sino que suele ofrecer también acceso a la red de voz y a la red eléctrica
•  En función de las características de la red, se pueden integrar varias tomas. Todas ellas van sobre un soporte llamado caja de mecanismos o, simplemente, portamecanismos



2. Integración de la instalación con el sistema contra incendios

Aspectos a tener en cuenta al diseñar la red

Un aspecto importante a tener en cuenta desde el momento de diseño de la red es la integración del sistema contra incendios.

Medidas más habituales

Entre las medidas más habituales está la utilización de materiales de construcción y estructuras especiales como los llamados "Muros cortafuegos".

Muro cortafuegos

Ademas de ser resistente al fuego, evita que se extienda. Esto permite aislar las zonas afectadas y proteger a las personas y elementos sensibles del edificio.

Elementos a utilizar dependiendo del tipo de canalización

Cuando es necesario canalizar a través del muro, es muy importante, una vez se a colocado la canalización, revestir el orificio con masilla intumescente.

Si la canalización es tubular se utilizara un collarín intumescente que es una pieza prefabricada que puede envolver la superficie visible de un tubo en el paso de un muro, pared o suelo.

Almohadilla intumescente
